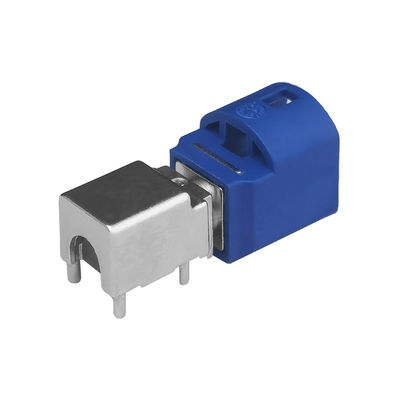

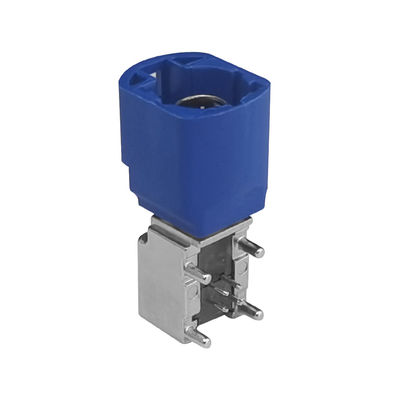

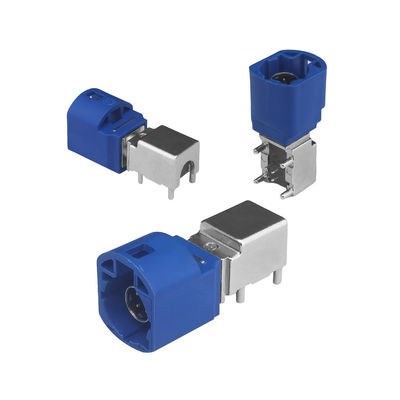

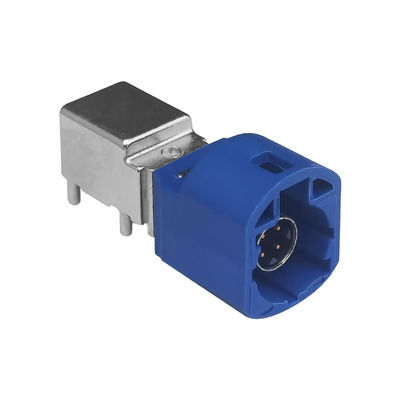

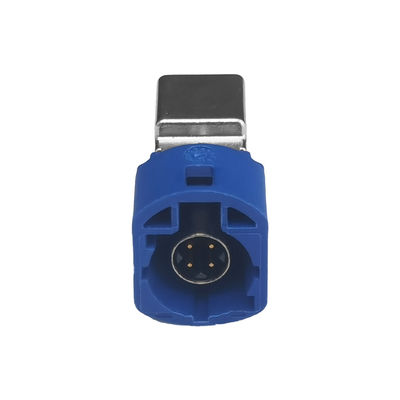

ΦΑΚΡΑ HSD Connector Right Angle Type για συνδέσεις κεραίας αυτοκινήτου
Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.
xΛεπτομέρειες
| Τύπος στερέωσης | PCB/Panel τοποθετήστε | Θερμοκρασία λειτουργίας | -40°C έως +105°C |
|---|---|---|---|
| Αριθμός θέσεων | 4 καρφίτσα | Κύκλοι ζευγαρώσεως | ≥ 25 |
| Πεδίο συχνότητας | Συνεχής μετάδοση έως 6 GHz | Εφαρμογές | Εφαρμογές LVDS Camera, USB, AndIEEE 1394 |
| Υπηρεσίες | Ο ODM cOem δέχεται | Τροποποιημένο | 20pcs |
Περιγραφή προϊόντων
Περιγραφή του προϊόντος:
Αυτό είναι ένα ψηφιακό σύστημα υψηλών επιδόσεων για χαμηλής τάσης διαφορικά σήματα
Το σύστημα HSD έχει σχεδιαστεί ειδικά για την αποτροπή παρεμβολών από διασταυρούμενη ομιλία και εξωτερικές πηγές, καθιστώντας το μια εξαιρετικά αξιόπιστη λύση για τη μετάδοση δεδομένων.Χρησιμοποιεί ένα πλήρως προστατευμένο σύστημα διασύνδεσης 100 Ω, η οποία είναι σε θέση να χειριστεί τα προστατευμένα στρεβλωμένα τετραπλό καλώδια.
Αποτελεσματικός και Πολυδιάστατος
Το σύστημα HSD περιλαμβάνει όλα τα απαραίτητα μέρη για βέλτιστη απόδοση και είναι γνωστό για την οικονομική του απόδοση.Είναι ιδιαίτερα κατάλληλο για τη μεταφορά δεδομένων υψηλής ταχύτητας και χρησιμοποιείται συχνά σε εφαρμογές EthernetΤο σύστημα πληροί επίσης τις αυστηρές απαιτήσεις της αυτοκινητοβιομηχανίας.
Σκοπός κατασκευής για εφαρμογές αυτοκινήτου
Το σύστημα διασύνδεσης HSD έχει σχεδιαστεί ειδικά για την αγορά αυτοκινήτων, με στόχο εφαρμογές όπως κάμερα LVDS, USB και IEEE 1394.επιλογές χρωματικού κωδικού, και έχει σχεδιαστεί για να ανταποκρίνεται στις παγκόσμιες απαιτήσεις της αυτοκινητοβιομηχανίας, διατηρώντας παράλληλα ένα συμπαγές μέγεθος.
Χαρακτηριστικά:
Σύστημα διασύνδεσης HSD
Το σύστημα διασύνδεσης HSD είναι μια επαναστατική λύση για ποιοτικές συνδέσεις καλωδίων.Μερικά από τα σημαντικά χαρακτηριστικά αυτού του συστήματος περιλαμβάνουν::
- Μηχανισμός διπλής κλειδαριότητας για πρωτογενή και δευτερογενή κλειδαριά
- Μέθοδος σύνδεσης με σφραγίδα που χρησιμοποιείται για ασφαλείς συνδέσεις
- Υψηλή δύναμη συγκράτησης καλωδίων για αξιόπιστες συνδέσεις
- Επιλογές αποτελεσματικής κωδικοποίησης στο πλαστικό περίβλημα για την πρόληψη σφαλμάτων σύνδεσης
- Μέτρα για την πρόληψη της βλάβης των πινών επαφής
Ο μηχανισμός διπλής κλειδαριότητας εξασφαλίζει μια ισχυρή και ανθεκτική σύνδεση, ενώ η μέθοδος σύνδεσης crimp προσθέτει περαιτέρω τη σταθερότητά της.ελαχιστοποιώντας κάθε κίνδυνο αποσύνδεσηςΟι αποτελεσματικές επιλογές κωδικοποίησης στο πλαστικό περίβλημα διευκολύνουν τον εντοπισμό και τη σύνδεση των κατάλληλων καλωδίων, μειώνοντας την πιθανότητα σφαλμάτων.Το σύστημα λαμβάνει επίσης προφυλάξεις για την πρόληψη της βλάβης πινών επαφής, εξασφαλίζοντας τη μακροζωία και τη λειτουργικότητα των συνδέσεων.
Τεχνικές παραμέτρους:
| HSD | |
| Κωδικοποίηση HSD+2 | Α.Β.Κ.Δ.Ε.Φ.Ζ. |
| ΠΙΝ | 4 πινάκια σήματος, 2 πινάκια ισχύος |
| Καλώδιο | π.χ. Ντάκαρ 535, Ντάκαρ 636 |
| Μονάδα συσκευασίας | κατόπιν αιτήματος |
| Ηλεκτρικά δεδομένα | |
| Αντιστάθμιση | 100Ω |
| Πεδίο συχνότητας ανάλογα με τον τύπο καλωδίου | Συνεχή έως 6 GHz |
| Αντίσταση επαφής σήματος | ≤ 10 mΩ |
| Αντίσταση εξωτερικής επαφής | ≤7,5 mΩ |
| Δοκιμαστική τάση | 250 V rms |
| Δραστηριακή τάση | 60 V rms |
| Μηχανικά δεδομένα | |
| Κύκλοι ζευγαρώματος | ≥ 25 |
| Δύναμη εμπλοκής | ≤ 30 N |
| Δύναμη αποσύνδεσης | ≥ 5N |
| Κλειδωτή δύναμης συγκράτησης | ≥ 110N |
| Περιβαλλοντικά δεδομένα | |
| Πεδίο θερμοκρασίας | -40°C έως +105°C |
Εφαρμογές:
Το σύστημα διασύνδεσης HSD έχει σχεδιαστεί ειδικά για χρήση στην αγορά αυτοκινήτων, με εφαρμογές όπως κάμερες LVDS, συσκευές USB και συνδέσεις IEEE 1394.Έχει προηγμένα χαρακτηριστικά., συμπεριλαμβανομένων των μηχανικών κλειδιών, μηχανισμών κλειδώματος, προσαρμόσιμης κωδικοποίησης χρωμάτων και ενός συμπαγούς μεγέθους που πληροί τα πρότυπα και τις απαιτήσεις της παγκόσμιας αυτοκινητοβιομηχανίας.
Αυτό το ευέλικτο σύστημα διασύνδεσης δεν περιορίζεται μόνο στην αυτοκινητοβιομηχανία.ειδικά στους τομείς των ραδιοφωνικών σταθμών βάσης και της ψηφιακής ηλεκτρονικής πληροφορικής και ψυχαγωγίαςΕπιπλέον, το σύστημα είναι επίσης κατάλληλο για ψηφιακά συμμετρικά δίκτυα και είναι συμβατό με διάφορα δημοφιλή πρωτόκολλα όπως το USB 1.0, 2.0, 3.0, LVDS, Ethernet, IEEE 1394 (Firewire) και GVIF.
Κωδικοποίηση HSD:
Προσαρμογή:
Καλωσορίζουμε τα αιτήματα OEM και ODM, προσφέροντας προσαρμοσμένες επιλογές για τύπους καλωδίων, τύπους συνδέσμων και μήκους καλωδίων.Μην διστάσετε να επικοινωνήσετε μαζί μας για περαιτέρω βοήθεια..
Υποστήριξη και υπηρεσίες:
- Οι παραγγελίες OEM και ODM είναι ευπρόσδεκτες.
- Δωρεάν δείγματα είναι διαθέσιμα, οι πελάτες πρέπει μόνο να καλύψουν τα τέλη ταχυμεταφοράς.
- Προσφέρουμε ευέλικτες λύσεις logistics.
- Βασιστείτε σε μας για γρήγορη παράδοση και εξαιρετική εξυπηρέτηση.
